Что такое вакуумная пайка и ее преимущества
Для многих производителей химического оборудования пайка используется редко, и инженеры-сварщики мало что о ней знают. Однако в воздухоразделительных установках (ВРУ) вакуумная пайка часто применяется для сварки алюминиевых пластинчато-ребристых теплообменников. Поэтому сегодня необходимо познакомить вас с тем, что такое вакуумная пайка.
Определение пайки
Пайка относится к твердофазному соединению. Она отличается от других методов. Основной материал не плавится во время пайки. Используется припой с более низкой температурой плавления, чем основной материал. Температура нагрева ниже линии солидуса основного материала и выше линии ликвидуса припоя. Когда соединяемые детали и припой нагреваются до температуры плавления припоя, жидкий припой используется для смачивания поверхности основного материала, распространения, растворения и диффузии с основным материалом, а также смачивания в зазоре основного материала, капиллярного течения, заполнения зазора и растворения и диффузии с основным материалом для достижения соединения между деталями.
Преимущества и недостатки пайки
По сравнению с методом сварки плавлением пайка имеет следующие преимущества:
Температура нагрева пайки низкая, а влияние на структуру и эксплуатационные характеристики основного материала невелико.
Паяное соединение получается ровным и гладким, с красивым внешним видом и небольшой деформацией сварного соединения. Особенно при использовании равномерного нагрева (например, пайки в печи) деформация сварного соединения может быть сведена к минимуму, а размерная точность сварного соединения может быть легко гарантирована. Некоторые методы пайки позволяют сваривать десятки или сотни сварных швов одновременно с высокой производительностью производства.
Однако пайка также имеет свои недостатки. Прочность паяного соединения относительно низкая, термостойкость относительно плохая, а электрохимическая коррозия, вызванная большой разницей в составе основного материала и припоя, приводит к плохой коррозионной стойкости и высоким требованиям к сборке. В зависимости от используемых припоев пайка обычно делится на:
1. Мягкая пайка — температура ликвидуса припоя ниже 450℃
2. Твердая пайка — температура ликвидуса припоя выше 450℃
Принцип пайки в печи
Здесь мы в основном представляем пайку в печи: пайка в печи может широко использоваться для заготовок, где припой может быть заранее помещен вблизи или внутри соединения. Этот метод особенно подходит для высокопроизводительной пайки. Предварительно размещенные припои включают проволоку, фольгу, стружку, стержни, порошок, пасту и полосы и т. д.
Печная пайка может быть разделена на пайку в воздушной печи, пайку в защитной атмосфере и пайку в вакуумной печи. Характеристики печной пайки заключаются в том, что заготовка нагревается целиком, нагрев равномерный, деформация заготовки небольшая, но нагрев медленный. Одна печь может паять несколько деталей одновременно, чтобы компенсировать отсутствие медленного нагрева.
Принцип вакуумной пайки
Вакуумная пайка: Пайка в печи или сварочном помещении с откачкой воздуха является экономичным методом соединения множества соединений одного и того же или разных металлов. В процессе не используется флюс.
Вакуумная пайка особенно подходит для соединений с большими и непрерывными областями пайки. Такие соединения:
a) Трудно полностью удалить твердый или жидкий флюс на границе пайки во время пайки
b) Защитный газ не полностью эффективен, поскольку атмосфера не может полностью выпустить газ, скрытый в тесной границе пайки.
Преимущества и недостатки вакуумной пайки
Вакуумирование в основном удаляет все газы в области пайки, поэтому нет необходимости очищать подаваемую атмосферу. Давление, используемое для вакуумной пайки в промышленности, обычно составляет 0,065 МПа или выше.
Некоторые оксиды исходного материала разлагаются при температуре вакуумной пайки. Сложную проблему загрязнения интерфейса пайки иногда выделением газа из основного металла можно считать несуществующей. При высоких температурах вокруг основного металла и припоя создается низкое давление, что позволяет летучим примесям и газам в металле вытесняться. Эта характеристика также является недостатком, поскольку из-за низкого окружающего давления припой, основной металл и элементы в них испаряются при температуре пайки.
Поскольку некоторые элементы являются летучими в вакууме, пайка в вакуумной печи не подходит для пайки материалов, содержащих большое количество таких элементов, как цинк, кадмий, марганец, фосфор и т. д., а также для основных металлов, содержащих большое количество этих элементов.

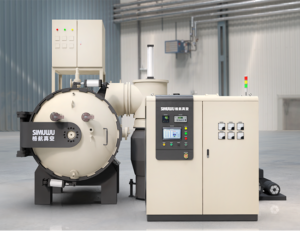

Если вам нужна вакуумная печь для пайки, свяжитесь с нами.
