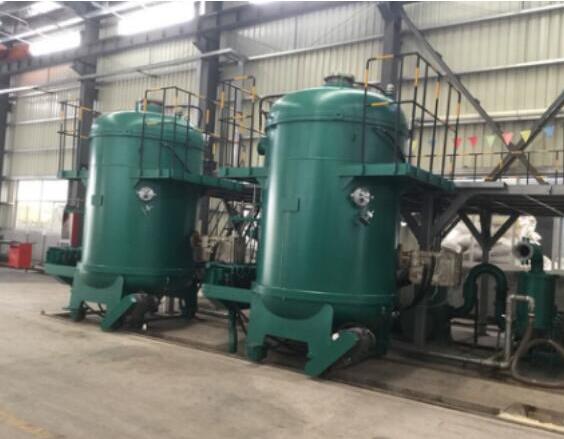

Вакуумная печь горячего прессования

---

Вакуумная печь горячего прессования широко используется для почти чистого образования, уплотнения и высокотемпературного спекания различных композитов, материалов с высокой теплопроводностью, керамики SiC / Si3N4 / B4C, порошковых материалов на основе меди, порошковых материалов на основе железа, и других материалов.

(1) Корпус вакуумной печи горячего прессования:
Корпус вакуумной печи горячего прессования представляет собой вертикальную оболочку, внутренний слой которой выполнен из нержавеющей стали, а внешний слой – из углеродистой стали. Между двумя слоями образована рубашка для отвода тепла от оболочки через охлаждающую воду, чтобы температура стенки печи не превышала 60 ° С, а верхний и нижний фланцы были сварены целиком. Имеются отверстия для измерения температуры инфракрасного излучения (с вентиляционным отверстием в защитной атмосфере), отверстия для измерения температуры термопары, выпускные отверстия и смотровые отверстия, устройство автоматического выхода для температуры платинородиевой термопары, смотровые отверстия для измерения инфракрасной температуры со стеклянным устройством для продувки воздухом, препятствующим запотеванию, и смотровые отверстия используется операторами с перегородками.

(2)Корпус вакуумной печи горячего прессования представляет собой крышку печи, которая состоит из внутренней и внешней головок и фланцев. Средний водоохлаждаемый кожух печи подвешен на подъемном механизме. Рукоятка пускового механизма может поднимать крышку печи на 10-15 мм. Крышка печи имеет напор, датчик давления, выпускной мембранный клапан и устройство блокировки крышки.

(3) Нижняя часть вакуумной печи горячего прессования: она также состоит из внутренней и внешней головок и фланцев, со средним водяным охлаждением, закрепленных в нижней части корпуса печи, с введением электродов, впускного мембранного клапана низкого давления и другие компоненты и оснащены регулируемым датчиком перемещения по высоте.

(4) Вакуумная печь для горячего прессования состоит из верхней балки, стойки для печи, днища и колонны и служит опорой для верхней и нижней напорных головок.

(5) Графит используется в качестве нагревательного элемента в вакуумной печи горячего прессования, графитовый войлок и графитовая труба в качестве теплоизоляционного материала, а высокопрочный графит используется в качестве верхней и нижней прижимной головки.

(6) Гидравлическое давление автоматически регулируется электрическим входом, оснащенным гидравлическим замком и клапаном рулевого управления, а давление и смещение отображаются на цифровом дисплее.

(7) В вакуумной системе вакуумной печи горячего прессования используются механические насосы (распределительный электромагнитный выпускной клапан) и масляные диффузионные насосы с холодными ловушками и агрегатами одновременно. Измерение вакуума представляет собой композитный вакуумметр. Вакуумная система также оснащена клапаном выпуска воздуха и клапаном накачивания воздуха. Вакуумный соединительный шланг изготовлен из металлического шланга из нержавеющей стали.

(8) Шкаф управления электропечью принимает стандартную форму Siemens, контроль мощности – тиристорный регулятор напряжения + трансформатор высокого тока, а контроль температуры – два интеллектуальных программных контроллера с цифровым дисплеем. Датчик температуры принимает платиново-родиевую термопару и термометр инфракрасного излучения. Электрическая система управления имеет функции сигнализации и отключения электропитания.

(9) Выходы для устройств с водяным охлаждением.
