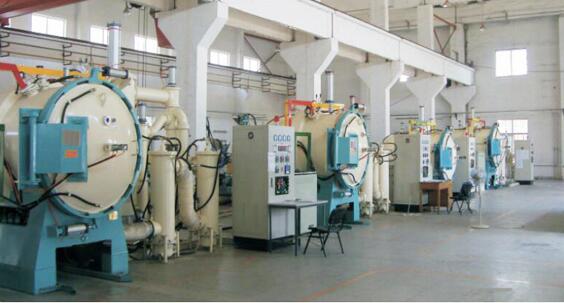

Закалочная печь

Современная технология закаливания газа под высоким давлением быстро развивалась, за которой следовало высокое давление отрицательного давления (<1 × 105 Па) с воздушным охлаждением и давлением (1 × 105 ~ 4 × 105 Па) с воздушным охлаждением, высокое давление (5 × 105 ~ ( 10 × 105 ~ 20 × 105 Па) с воздушным охлаждением и другими новыми технологиями, не только значительно улучшились возможности охлаждения с воздушным охлаждением, а также охлаждение после того, как яркость поверхности заготовки хорошая, небольшая деформация, а также эффективная, энергосберегающая, Без загрязнения окружающей среды и другие преимущества.

Использование газовой закалки под высоким давлением – это закалка и отпуск материалов, твердого раствора, старение, ионизация и карбонитрирование нержавеющей стали и специальных сплавов, а также вакуумное спекание, охлаждение и закалка после пайки.

При охлаждении и звкалке азотом высокого давления 6 × 105 Па, охлаждающая нагрузка может быть только рыхлого типа, быстрорежущая сталь (W6Mo5Cr4V2) может быть закалена до 70 ~ 100 мм, высоколегированная сталь с горячей штамповкой (например, 4Cr5MoSiV) до 25 ~ 100 мм. ,

При охлаждении и закалке азотом высокого давления 10 × 105 Па, охлаждающая нагрузка может быть более высокой, чем плотность нагрузки охлаждения 6 × 105 Па, составляющая от около 30% до 40%.

При охлаждении охлаждением азотом или гелием и смесью азота сверхвысокого давления 20 × 105 Па охлаждающая нагрузка является плотной и может быть связана вместе. Его плотность лучше, чем азотное охлаждение 6 × 105 Па, 80% ~ 150%, может охлаждать всю быстрорежущую сталь, высоколегированную сталь, горячекатаную штампованную сталь и хромистую сталь Cr13% и более легкую закалочную смазку, такую как больший размер 9Mn2V сталь.

Охлаждающая способность двухкамерной воздушной закалочной печи с отдельной охлаждающей камерой выше, чем у однокамерной печи того же типа. Эффект охлаждения двухкамерной камеры с охлаждением азотом 2 × 105 Па был соизмерим с одной камерой 4 × 105 Па. Но эксплуатационные расходы, затраты на техническое обслуживание низкие. Потому что основные материалы промышленности Китая (графит, молибден и т. д.) и вспомогательные компоненты (идея) и другие уровни должны быть улучшены. Таким образом, развитие однокамерной вакуумной защиты высокого давления 6 × 105 Па в то же время, развитие двухкамерной печи высокого давления и газовой закалки в большей степени соответствует национальным условиям Китая.
