Обработка отпуска стального зерна оси

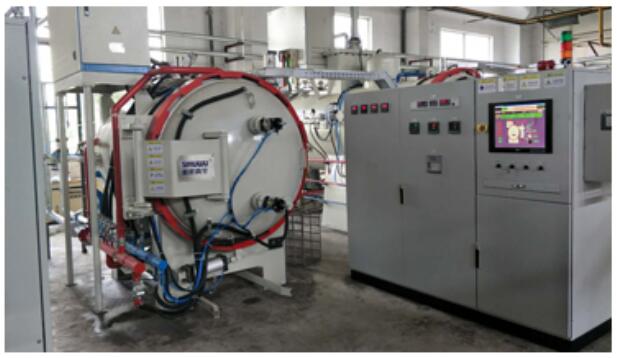

Процесс ультратонкой термической обработки зерна из осевой стали, который нагревает детали из малоуглеродистой углеродистой стали до температуры, близкой к критической точке Ac3, посредством волнового нагрева, чтобы получить ультратонкие зерна аустенита и небольшое количество рафинированного железа Для тела элемента при колебательном нагреве диапазон колебаний температуры не должен превышать Ac3 ± 10 ° C, а время нагрева регулируется до 4 мм / мин в соответствии с эффективным диаметром детали, а когда волновой нагрев завершен, температура нагрева увеличивается на 5 ° C ~ При температуре 10 ° С и при поддержании температуры всей части секции в основном одинаковой, детали могут быть закалены и отпущены в соответствии с обычным процессом термообработки.Настоящее изобретение обеспечивает сверхтонкую мартенситную структуру и сверхтонкое измельчение путем флуктуации и нагревания при температуре, близкой к критической точке Ac3, для получения ультратонких зерен аустенита и небольшого количества чрезвычайно тонкого массивного феррита. Сложная фазовая структура феррита может значительно упрочнить и пластифицировать материал.
